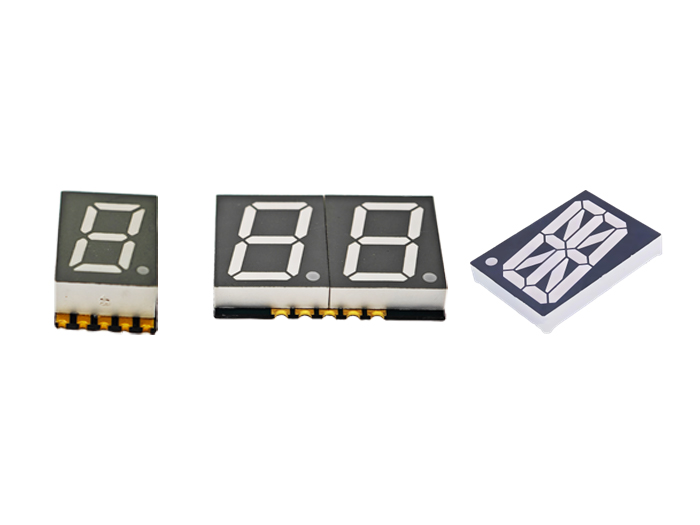

在電子制作和智能電子產品中，LED數碼管是最常見的顯示元件之一。許多人在接觸數碼管時遇到的第一個困惑就是：如何判斷數碼管是共陰還是共陽結構？如果接錯，不僅無法正常顯示，還可能損壞元件。今天詳細給大家介紹三種快速判斷LED數碼管類型的方法，幫助大家徹底解決這個難題。

一、了解共陰與共陽的本質區別

LED數碼管是由多個發光二極管組成的顯示器件。根據內部連接方式的不同，分為共陰和共陽兩種類型。

共陽數碼管是將所有發光二極管的陽極連接在一起，形成一個公共端（通常標記為COM）。使用時，公共端接電源正極，當某個陰極引腳被接低電平時，對應的段就會發光。

共陰數碼管則是將所有發光二極管的陰極連接在一起作為公共端。使用時，公共端接地，當某個陽極引腳被接高電平時，對應的段就會發光。

簡單來說，公共端接正極就是共陽，公共端接地就是共陰。這一基本概念是理解后續測試方法的基礎。

二、三種實用的判斷方法

1. 使用萬用表判斷（最常用）

這是最便捷的方法，無需額外工具，只需一塊萬用表。

指針式萬用表判斷法：

• 將萬用表置于電阻擋（R×10k擋）

• 假設紅表筆接數碼管任一引腳，黑表筆掃描其他引腳

• 如果某段發光，則固定黑表筆，移動紅表筆測試其他引腳

• 如果其他引腳分別都能使對應段發光，則黑表筆接的是公共端，此管為共陽數碼管

數字萬用表判斷法：

• 將萬用表置于二極管測試擋

• 紅表筆固定接一個引腳，黑表筆依次接觸其他引腳

• 如果某段發光，則固定紅表筆，移動黑表筆測試其他引腳

• 如果其他引腳分別都能使對應段發光，則紅表筆接的是公共端，此管為共陽數碼管

需要注意的是，指針式萬用表的紅表筆接內部電池的負極，黑表筆接正極；而數字萬用表正好相反，紅表筆接正極，黑表筆接負極。操作時務必注意這一區別。

2. 使用直流電源判斷

如果手頭沒有萬用表，可以使用一個3-5V的直流電源和一個1kΩ的限流電阻進行測試。

操作步驟：

• 將電源正極（VCC）通過電阻連接到數碼管的一個引腳

• 將電源負極（GND）接到另一個引腳

• 如果某段發光，保持GND不動，用VCC（串接電阻）逐個觸碰剩下的腳

• 如果多個LED（通常是8個）同時發光，數碼管為共陰類型

• 如果保持VCC不動，用GND逐個觸碰剩下的腳，多個LED同時發光，則為共陽類型

重要提示：務必串聯限流電阻，每個LED段的工作電流約為5-10mA，直接連接可能損壞數碼管。

3. 專業儀表檢測法

對于專業技術人員，可以使用專用測試儀表或數字萬用表的hFE插口進行檢測。

數字萬用表的hFE插口可以提供合適的測試電壓。選擇NPN擋時，c孔帶正電，e孔帶負電。通過適當連接，可以檢查LED數碼管的發光情況和結構形式。

三、判斷時的注意事項

1. 安全第一：無論使用哪種方法，都必須確保測試電壓在安全范圍內（一般3-5V），并串聯合適的限流電阻。

2. 耐心測試：對于引腳排列不明的數碼管，可能需要多次嘗試才能找到公共端。可以假設某個引腳為公共端進行測試，根據結果驗證假設。

3. 識別損壞：測試時如果發現某段發光暗淡，說明器件可能已老化；如果某段完全不發光，可能是該段已損壞。

4. 多公共端數碼管：有些數碼管（特別是多位數碼管）可能有多個公共端，測試時需要分別判斷。

掌握判斷LED數碼管共陰共陽的方法，是電子技術實踐的基本功。三種方法各有優勢：萬用表法最便捷，直流電源法最直觀，專業儀表法最準確。
