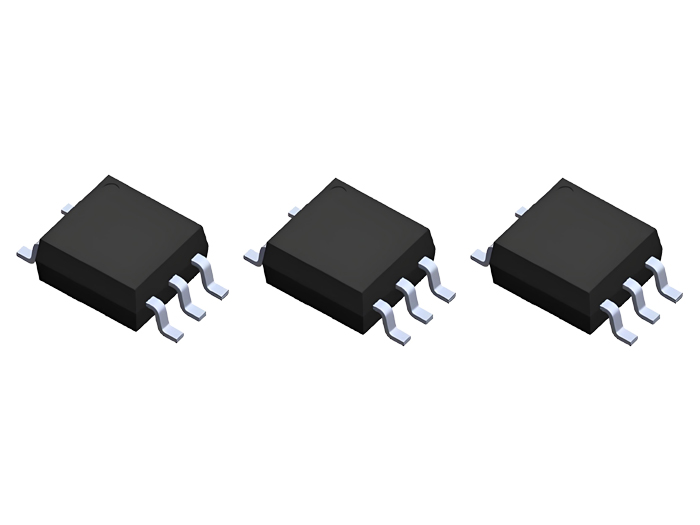

在電子維修和電路設計領域，光耦（光電耦合器）是一個常見的元件，光耦通過光媒介傳輸電信號，實現輸入輸出端的電氣隔離。學會快速準確地判斷光耦的好壞，是每位電子工程師和愛好者的必備技能。東莞市洲創實業擁有 15年經驗的LED燈珠、數碼管、光耦、光電開關、接近傳感器等LED光電元器件與半導體器件綜合服務商，公司配備專業FAE團隊可為客戶提供光耦選型、故障診斷，尤其在國產光耦替代進口光耦領域具備豐富案例。今天，我們就來詳細講解光耦好壞的測量方法。

一、光耦的工作原理簡介

光耦是一種將發光器件（通常是紅外發光二極管）和受光器件（如光敏三極管、光敏電阻等）封裝在同一管殼內的半導體光電子器件。

當光耦輸入端加電信號時，發光器發出光線，受光器接受光線后產生光電流，從輸出端流出，從而完成“電—光—電”的轉換。這種設計使得輸入和輸出之間實現了電氣隔離，具有抗干擾能力強、體積小、壽命長等優點。

二、判斷光耦好壞的實用方法

1. 比較法

這是最基礎的光耦檢測方法。拆下懷疑有問題的光耦，用萬用表測量光耦內部二極管和三極管的正反向電阻值，與已知好的光耦對應腳的測量值進行比較。如果阻值相差較大，說明光耦已損壞。

操作要點：

• 測量光耦輸入端（發光二極管側）：正向電阻一般為幾百歐姆到幾千歐姆，反向電阻通常為幾十千歐姆甚至無窮大。

• 測量光耦輸出端（光敏三極管側）：在無輸入信號時，輸出端電阻應很大。

• 輸入與輸出端之間的電阻應為無窮大。

2. 數字萬用表檢測法

以常見的EL817或PC817光耦為例，檢測步驟如下：

• 將光耦內部發光二極管的+端（1腳）和-端（2腳）分別插入數字萬用表的Hfe插孔的c、e孔，萬用表置于NPN擋。

• 將光耦內接光電三極管c極接指針式萬用表的黑表筆，e極接紅表筆，指針式萬用表撥在R×1k擋。

• 通過觀察指針式萬用表指針的偏轉角度（反映光電流的變化）判斷光耦狀況：指針向右偏轉角度越大，說明光耦的光電轉換效率越高；若表針不動，則說明光耦已損壞。

3. 光電效應判斷法

這種方法更為直觀：

• 將萬用表置于R×1k電阻擋，兩表筆分別接在光耦的輸出端（4、5腳）。

• 用一節1.5V的電池與一只50-100Ω的電阻串接后，電池正極接光耦的1腳，負極碰接2腳（或正極碰接1腳，負極接2腳）。

• 觀察接在輸出端萬用表指針的偏轉情況：如果指針擺動，說明光耦是好的；如果不擺動，則說明光耦已損壞。萬用表指針擺動偏轉角度越大，表明光電轉換靈敏度越高。

三、使用萬用表測量光耦的注意事項

1. 選擇合適的電阻檔位：通常使用R×1k檔位進行測量，避免使用R×10k檔，因為該檔位電池電壓較高可能導致發光管擊穿。

2. 確保安全操作：在測量光耦前，確保輸入端電源已斷開，避免短路或觸電風險。

3. 注意測試時間：當使用外部電池為發光二極管提供電流時，測試時間不宜過長，以免影響電池壽命和測量精度。

4. 識別引腳定義：不同型號的光耦引腳定義可能不同，測量前應查閱數據手冊確認引腳排列。

四、檢測實例：PC817光耦的測量

以常見的PC817光耦為例，介紹一種實用的檢測方法：

1. 用數字萬用表的PN結測量端，紅表筆接光耦的“1”端，黑表筆接光耦的“2”端（使光耦的發光二極管正向?qū)ǎ?

2. 用另一電表測量“3”“4”端電阻，斷開或接通輸入端（發光二極管端），輸出端電阻應有大幅度變化。

3. 如果輸出端電阻隨輸入端通斷發生顯著變化，說明光耦功能基本正常。

另一種簡易方法是：在發光端加以五伏左右的電壓，判斷三極管端好壞。

五、光耦好壞判斷的關鍵指標

在判斷光耦好壞時，需要關注幾個關鍵參數：

1. 電流傳輸比（CTR）：輸出電流與輸入電流的百分比，是衡量光耦光電轉換效率的重要參數。CTR值會隨著使用時間增加而下降。

2. 絕緣電阻：輸入端和輸出端之間的電阻值，應足夠大（通常要求達到數十兆歐甚至更高）以確保良好的電氣隔離。

3. 響應時間：對于傳輸數字信號的光耦，需要關注其上升時間、下降時間等動態參數。

掌握光耦好壞的判斷方法，對于電子電路的設計、調試和維修都至關重要。本文介紹的三種方法（比較法、數字萬用表檢測法和光電效應判斷法）基本覆蓋了常見的檢測場景。在實際操作中，建議根據現有條件和光耦型號選擇合適的方法，并嚴格遵守安全操作規范。
