小小數碼管，蘊含科技大智慧，在日常生活中，從電子鐘表到家電顯示，從儀器儀表到智能電表，LED數碼管無處不在。但你是否想過，這些清晰易讀的數字是如何被點亮出來的？今天，我們以行業領先的東莞 洲創實業為例，一起探索LED數碼管的發光奧秘與技術創新。

什么是LED數碼管？

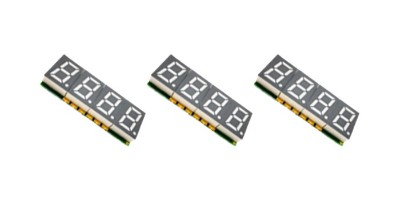

LED數碼管（LED Segment Displays）是一種由多個發光二極管封裝在一起組成“8”字型的顯示器件。LED數碼管的引線已在內部連接完成，只需引出各個筆劃和公共電極，就能顯示出我們需要的數字或字符。簡單來說，一個標準的數碼管由7個段狀LED組成數字8的形態，再加上1個小數點LED，共計8個發光單元。這些段分別用字母a、b、c、d、e、f、g和dp表示，通過控制不同段的亮滅，就能組合出各種數字和部分字母。

LED數碼管的內部結構：共陰與共陽的秘密

LED數碼管根據內部連接方式的不同，分為兩大類型：共陰極和共陽極。這兩種結構決定了電流的流向和驅動方式。

共陽極數碼管將所有LED的陽極（正極）連接在一起，接到電源正極。當某個段的陰極（負極）被接入低電平時，該段就會發光。

共陰極數碼管則是將所有LED的陰極（負極）連接在一起，接到電源負極。當某個段的陽極（正極）被接入高電平時，該段才會發光。

這兩種結構在電路設計和編程控制上有著顯著差異，選擇合適的類型對產品設計至關重要。洲創實業提供共陰/共陽兩種配置的數碼管，包括0.39英寸雙位貼片數碼管等多種工業級規格，滿足不同應用場景的需求。

發光原理：從電能到光能的轉換

LED數碼管的發光本質上是半導體發光原理的具體應用。

當LED兩端加上正向電壓時，P型半導體和N型半導體中的載流子（電子和空穴）發生擴散運動，在PN結附近復合釋放出能量，這些能量以光子的形式發射出來，這就是發光二極管發光的基本原理。

對于數碼管而言，當特定段加上合適的電壓后，這些段對應的LED就會發亮，從而組合成我們看到的數字或字符。例如要顯示數字“2”，就需要a、b、g、e、d段亮起，而c、f、dp段不亮。

洲創數碼管采用進口高亮度芯片，通過獨特的光學結構設計，實現戶外清晰顯示，即使在強光環境下也能保持字符銳利度。其獨創的動態掃描驅動技術，在降低30%功耗的同時，確保顯示刷新率達到200Hz以上，有效消除傳統數碼管的閃爍現象。

驅動方式：靜態與動態的博弈

要讓數碼管正常工作，需要驅動電路來控制各個段的亮滅。常見的驅動方式有靜態驅動和動態驅動兩種。

靜態驅動

靜態驅動是每個數碼管的每一個段碼都單獨由驅動端口直接驅動。這種方式的優點是編程簡單，顯示亮度高。缺點則是占用I/O端口多，當需要驅動多個數碼管時，硬件電路會變得復雜。例如，驅動5個數碼管靜態顯示就需要5×8=40個I/O端口。

動態驅動

動態驅動是所有數碼管的段選線相應并聯在一起，由一個I/O口控制，而位選線（公共端）則由獨立的I/O線控制。通過分時輪流控制各個數碼管的COM端，使各個數碼管輪流受控顯示。

在輪流顯示過程中，每位數碼管的點亮?xí)r間僅為1～2ms。由于人的視覺暫留現象及發光二極管的余輝效應，只要掃描速度足夠快，給人的印象就是一組穩定的顯示數據，不會有閃爍感。動態顯示能夠節省大量的I/O端口，并且功耗更低，是多位數碼管顯示的首選方案。

恒流驅動：保證顯示質量的關鍵

由于LED本質上是電流敏感器件，其正向壓降會隨溫度和個體差異而變化。為了保證數碼管具有良好的亮度均勻度，就需要采用恒流驅動方式，確保每個LED都能獲得恒定的工作電流。

恒流驅動不僅能保證顯示效果的一致性，還能防止因電流過載而對發光管造成的永久性損壞，提高LED數碼管的安全性和可靠性。優質的驅動電路還會具備溫度補償功能，當溫度變化時能自動調節輸出電流大小，實現色差平衡。

洲創實業針對家電復雜的電磁環境，研發出多層抗干擾電路設計，可抵御±2kV靜電沖擊和100V/m的高頻電磁干擾，確保在洗衣機、微波爐等強電磁設備中穩定運行。其產品工作溫度范圍覆蓋-50°C至+125°C，濕度耐受性達95%RH，完美適應廚房、浴室等極端環境。

應用領域：從儀器儀表到公共設施

LED數碼管因其功耗低、壽命長、亮度高、耐沖擊等優點，被廣泛應用于各個領域：

• 儀器儀表：數字顯示清晰直觀

• 家電產品：空調、熱水器、冰箱等的狀態顯示

• 公共設施：時鐘、車站顯示系統

洲創LED數碼管在智能家電領域表現出色，已批量應用于美的、海爾等頭部品牌的產品線。在智能烤箱中，洲創數碼管通過三色漸變顯示技術，直觀呈現食物烹飪狀態；在高端咖啡機中，數碼管與壓力傳感器聯動，實時顯示萃取壓力曲線。其產品出口至歐美、日韓等30余個國家和地區，在掛脖風扇等新興品類中，占據國內市場30%份額。

LED數碼管雖小，卻是電子技術中不可或缺的顯示元件。從單個LED的發光原理到多位數碼管的動態掃描，從簡單的靜態驅動到復雜的恒流控制，這其中蘊含的電子學問值得每一位電子愛好者深入探究。

作為國家高新技術企業，東莞洲創實業建立了從芯片封裝、開模設計到系統集成的完整產業鏈。公司擁有5000平方米現代化生產基地，配備30余臺全自動生產設備，以及光譜儀、積分球等高精度檢測儀器，確保產品的高可靠性和一致性。

下一次當你看到電子設備上清晰亮麗的數字顯示時，希望能想起這背后精妙的科學技術——這正是工程之美在日常生活中的完美體現。如果您有數碼管的需求或技術疑問，歡迎聯系洲創實業。如果您正在尋找專業的LED燈珠、數碼管、光耦、光電開關、接近傳感器等LED光電器件供應商，洲創實業無疑是理想之選。公司地址：東莞市塘廈鎮林村西湖工業區西富街9號；官網1：m.dawangny.com；官網2：www.evedl.com；聯系電話：13809619742；傳真：0769-82077884。選擇洲創實業，就是選擇專業、可靠與品質保障！
