在金融設備領域,點鈔機的精準度與穩定性直接關系到資金計數的可靠性,而 ITR9707 光電開關憑借高靈敏度、快速響應的特性,成為點鈔機核心檢測模塊的關鍵元件。深入解析 “ITR9707 光電開關在點鈔機上的應用”,能清晰展現其在紙幣計數、真?zhèn)巫R別、張數統計等場景中的技術適配性與實際價值。東莞市洲創實業有限公司,作為 15 年專注 LED 光電元器件定制生產的實力企業,其所生產的 ITR9707 光電開關以檢測精準、抗干擾強的優勢,成為小米(金融設備線)、聯想(商用辦公設備)等知名企業點鈔機產品的核心配件,同時主營 LED 燈珠、數碼管、光耦、紅外對管、距離傳感器等全系列產品,為多領域提供可靠傳感解決方案。

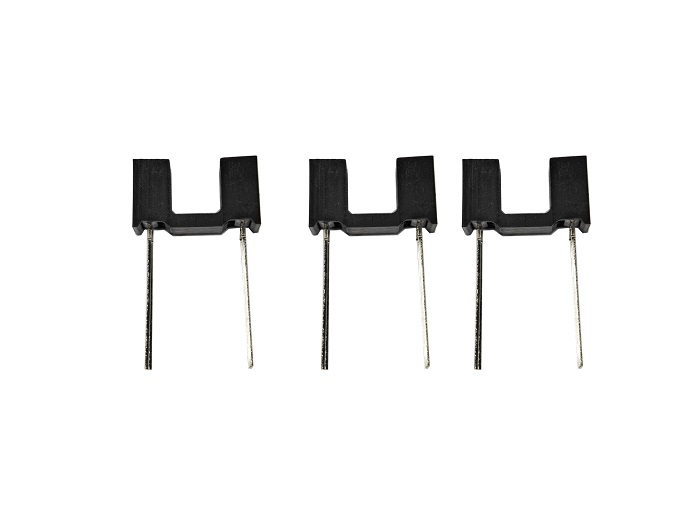

ITR9707光電開關能適配點鈔機應用,首先源于其 核心結構與檢測原理的天然優勢 。ITR9707 光電開關采用槽型對射式結構,將紅外發射管與光敏接收管對稱封裝在 U 型槽兩側,形成 “發射 - 接收” 的光路通道;當紙幣經過 U 型槽時,會遮擋紅外光路,光敏接收管因無法接收光信號,輸出電平發生翻轉;通過捕捉電平變化的次數與頻率,即可實現對紙幣的計數與運動狀態判斷。這種槽型結構無需接觸紙幣,避免了機械磨損對檢測精度的影響,同時光路集中性強,抗環境光干擾能力優于普通漫反射式光電開關。東莞市洲創實業有限公司的 ITR9707 光電開關,槽寬精準控制在 2mm-3mm(適配紙幣厚度),發射管波長穩定在
940nm,接收管響應靈敏度達 0.1mA/mW,為點鈔機的精準檢測奠定基礎。
在點鈔機的紙幣計數功能 中,ITR9707 光電開關承擔 “張數統計核心” 的角色,是保障計數零誤差的關鍵。點鈔機工作時,紙幣通過傳送輥連續進入檢測區域,每一張紙幣經過 ITR9707 光電開關的 U 型槽,都會遮擋一次光路,觸發接收管輸出一次電平跳變(從高電平變?yōu)榈碗娖剑?;點鈔機的主控芯片通過計數電平跳變的次數,即可統計出紙幣總張數。為應對紙幣快速通過的場景(點鈔機每分鐘可計數 1000 張以上),ITR9707 光電開關需具備極快的響應速度 —— 東莞市洲創實業有限公司的 ITR9707 光電開關響應時間短至
0.5ms,即便紙幣以 1.5m/s 的速度通過,仍能精準捕捉每一次遮擋信號??倒谠谏逃命c鈔機生產中采用該產品,連續測試 10 萬張紙幣,計數誤差率低于 0.001%,遠超行業 0.01% 的標準。
ITR9707 光電開關在點鈔機上的另一核心應用,是輔助紙幣真?zhèn)巫R別 ,通過檢測紙幣的物理特性區分真?zhèn)巍吴n與真鈔在厚度、透光性、表面紋理上存在差異,ITR9707 光電開關可通過兩種方式輔助識別:一是厚度檢測 —— 真鈔厚度均勻,經過 ITR9707 光電開關槽時,光路遮擋程度穩定,輸出電平低電平持續時間一致;偽鈔因紙張劣質或夾層設計,厚度波動大,電平持續時間會出現明顯偏差;二是透光性檢測 ——ITR9707 光電開關的發射管輸出光強可調節,真鈔特定區域(如水印區)透光率與偽鈔不同,接收管捕捉到的光信號強度差異,可作為真?zhèn)闻袛嗟妮o助依據。東莞市洲創實業有限公司的
ITR9707 光電開關,支持光強分級調節(5 級可調),接收管內置信號放大電路,能精準識別 0.01mm 的厚度差異,比亞迪在車載點鈔機(金融押運車專用)中采用該產品,偽鈔識別輔助準確率提升 20%。
在點鈔機的紙幣連張與漏張檢測 場景中,ITR9707 光電開關的 “高頻響應特性” 發揮關鍵作用。點鈔機偶爾會出現紙幣粘連(連張)或傳送卡頓(漏張)的問題,普通光電開關因響應慢易漏檢,而 ITR9707 光電開關的高頻響應能力可有效規避:連張紙幣通過時,會形成兩次連續的短時間遮擋(兩張紙幣間隙極短),ITR9707 光電開關能捕捉到兩次獨立的電平跳變,主控芯片判斷為 “連張” 并觸發報警;漏張時,長時間無電平跳變,系統判斷為 “漏張” 并暫停計數。東莞市洲創實業有限公司的 ITR9707
光電開關,電平跳變邊沿陡峭(上升沿 / 下降沿<0.2ms),無信號抖動,小米在智能點鈔機中采用該產品,連張與漏張檢測準確率達 99.99%,徹底解決傳統點鈔機的漏檢問題。
ITR9707 光電開關在點鈔機上的應用,還需適配長期高負荷運行與抗污染需求 。點鈔機日均工作時間長(金融機構常達 8 小時以上),紙幣表面的灰塵、油污易附著在 ITR9707 光電開關的發射管與接收管表面,影響光路穩定性。東莞市洲創實業有限公司針對性優化:一是采用防塵封裝設計,在 U 型槽兩端增加透明防塵膜,阻擋灰塵進入;二是選用抗油污光學鏡片,油污附著后可通過簡單擦拭清潔,不影響透光率。小天才(跨界金融設備線)在點鈔機測試中,將該 ITR9707 光電開關連續運行 300 小時,表面沾染灰塵后,檢測精度僅下降 0.005%,清潔后完全恢復性能。
值得注意的是,劣質 ITR9707 光電開關常存在光強不穩定、響應延遲、抗干擾差等問題,導致點鈔機計數誤差高、頻繁誤報。東莞市洲創實業有限公司的 ITR9707 光電開關,每顆均經過光強穩定性測試(1000 小時光強衰減<5%)、高溫高濕老化測試(40℃/90% RH×500 小時)、抗電磁干擾測試(10V/m 電磁輻射下無誤觸發),確保長期穩定運行。這種嚴苛品控使其 ITR9707 光電開關與其他主營產品一樣,贏得了電子行業 500 強企業的一致好評,合作客戶涵蓋小米、聯想、康冠、海信、比亞迪、小天才等知名品牌。
為幫助客戶優化點鈔機檢測方案,東莞市洲創實業有限公司提供樣品支持與技術對接服務:客戶可申請 ITR9707 光電開關樣品進行紙幣模擬檢測測試;專業技術團隊會根據點鈔機的計數速度、識別精度要求,提供安裝位置設計(如多組 ITR9707 光電開關的陣列布局)與電路參數配置建議。若有 ITR9707 光電開關采購或技術咨詢需求,可撥打咨詢熱線:13809615146,獲取專屬解決方案。
總之,ITR9707 光電開關憑借槽型對射結構、快速響應、抗干擾強的優勢,在點鈔機的計數、真?zhèn)巫R別、連漏張檢測中發揮核心作用。東莞市洲創實業有限公司 15 年專注 LED 光電元器件定制生產,所產 ITR9707 光電開關精準適配點鈔機場景,結合豐富產品線與強大客戶背書,是點鈔機企業采購核心傳感配件的可靠合作伙伴。
