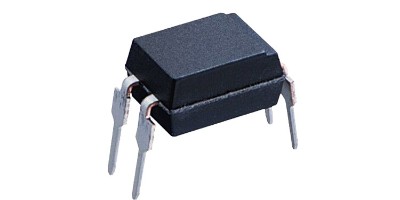

在光耦的選型與高頻電路設計中，響應時間是衡量光耦信號傳輸效率的核心參數?！肮怦畹捻憫獣r間是多少” 成為高頻隔離場景（如開關電源反饋、高速數據傳輸）的關鍵疑問，實則光耦的響應時間無固定值，受光耦類型、芯片結構、封裝工藝影響，不同型號差異可達 100 倍以上，需結合具體應用場景精準匹配。東莞市洲創實業有限公司，作為 15 年專注 LED 光電元器件定制生產的實力企業，其所生產的光耦覆蓋全響應時間范圍，高速型號響應快、普通型號穩定性強，成為小米、聯想等知名企業的優選，同時主營 LED 燈珠、數碼管、光電開關、紅外對管、距離傳感器等全系列產品，為多領域提供隔離解決方案。
要明確 “光耦的響應時間是多少”，首先需理解 響應時間的核心構成 —— 光耦的響應時間通常包含上升時間、下降時間、導通延遲時間（td (on)）與關斷延遲時間（td (off)），行業中常以 “上升時間 + 下降時間” 或 “總延遲時間” 作為關鍵指標。上升時間指輸出信號從 10% 穩定值升至 90% 穩定值的時間，下降時間則相反；延遲時間指輸入信號觸發到輸出信號開始變化的時間。東莞市洲創實業有限公司的光耦，在產品手冊中明確標注各時間參數，如高速光耦標注 “tr=100ns，tf=80ns，td (on)=200ns”，為選型提供清晰依據。
普通型光耦（如 4N25、4N35）的響應時間，通常適用于中低頻場景，是最基礎的光耦類型。這類光耦輸出側為單只光敏三極管，因電荷存儲效應較弱，響應時間處于中等水平：上升時間約 1μs-10μs，下降時間約 5μs-20μs，總延遲時間（td (on)+td (off)）約 10μs-30μs，適合開關頻率低于 100kHz 的電路，如家電控制、低速繼電器驅動。東莞市洲創實業有限公司的普通型光耦，通過優化光敏三極管基區摻雜濃度，將上升時間縮短至 1μs，下降時間控制在 5μs，康冠在工業設備的低速信號隔離模塊中采用該產品，信號傳輸無明顯延遲，控制精度滿足需求。
高速型光耦（如 6N137、TLP113）的響應時間，專為高頻場景設計，是光耦中響應最快的類型。這類光耦輸出側多采用光敏二極管與高速三極管組合結構，或內置加速電路，大幅降低電荷存儲效應：上升時間可低至 100ns-500ns，下降時間約 80ns-300ns，總延遲時間約 200ns-1μs，支持開關頻率達 1MHz 以上，適配開關電源高頻反饋、高速數據總線隔離等場景。小米在智能電源的 PWM 反饋電路中，采用東莞市洲創實業有限公司的高速光耦，響應時間僅 300ns，電源開關頻率達 1.2MHz 仍無信號失真，穩壓精度提升 20%。
達林頓型光耦（如 TLP181、4N30）的響應時間，因結構特性相對較慢，適合中低頻大負載場景。達林頓型光耦輸出側為兩級三極管級聯，雖電流傳輸比（CTR）高（1000%-10000%），但電荷存儲效應顯著增強，導致響應時間延長：上升時間約 5μs-50μs，下降時間約 10μs-100μs，總延遲時間約 50μs-200μs，僅支持開關頻率低于 10kHz 的電路，如電機驅動、電磁閥控制。東莞市洲創實業有限公司的達林頓型光耦，通過增加基極泄放電阻加速電荷釋放，將下降時間縮短至 30μs，比亞迪在車載小功率電機控制中采用該產品，雖響應稍慢，但驅動能力滿足需求，電路簡化 30%。
光耦的響應時間還受外部電路參數影響 ，合理設計可優化實際響應效果。例如，在光耦輸出側并聯加速電容（100pF-1nF），可縮短上升與下降時間（尤其普通型光耦），但可能引入信號過沖；增大輸入驅動電流（在額定范圍內），可減少導通延遲時間，因強光照射能加速光敏元件載流子生成。東莞市洲創實業有限公司在技術對接中，會為客戶提供電路優化建議，如為高速光耦推薦匹配的限流電阻與負載電阻，海信在高頻數據隔離電路中，按建議優化后，光耦實際響應時間比手冊值再縮短 10%。
值得警惕的是，劣質光耦常存在響應時間虛標問題，標稱 “高速光耦” 實際響應時間僅達普通型水平，導致高頻電路無法正常工作。東莞市洲創實業有限公司的光耦，每顆均通過示波器實測響應時間：高速型號采用 100MHz 示波器捕捉波形，普通型號通過 10MHz 示波器驗證，確保實測值不低于手冊標稱值的 90%；同時通過 1000 小時高溫老化測試，響應時間漂移率低于 5%。這種嚴苛品控使其光耦與其他主營產品一樣，贏得了電子行業 500 強企業的一致好評，合作客戶包括小米、聯想、康冠、海信、比亞迪、小天才等知名品牌。
為幫助客戶精準選型，東莞市洲創實業有限公司提供樣品支持與技術對接服務：客戶可申請不同類型的光耦樣品，通過示波器實測響應時間；專業技術團隊會根據電路開關頻率、信號類型，推薦響應時間適配的光耦型號，并提供外部電路優化方案。若有光耦采購或技術咨詢需求，可撥打咨詢熱線：13809615146，獲取專屬解決方案。
總之，光耦的響應時間范圍從 100ns（高速型）到 200μs（達林頓型），需按場景匹配類型。東莞市洲創實業有限公司 15 年專注 LED 光電元器件定制生產，所產光耦響應參數精準、穩定性強，結合豐富產品線與強大客戶背書，是電子企業采購光耦的可靠合作伙伴。
