數碼管作為一種常見的數字顯示設備，其內部結構和工作原理是嵌入式系統入門的重要基礎。東莞市洲創實業有限公司擁有15年經驗的LED光電器件專業制造商，專注于高可靠性、高性能的LED數碼管應用，致力于為客戶提供從選型到技術支持的全面服務。本文將系統解析數碼管如何顯示數字0-9，涵蓋硬件結構、段碼編碼原理等關鍵技術細節，幫助您了解數碼管。

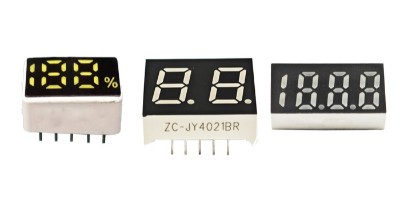

數碼管的基本結構

數碼管實質是一種由多個發光二極管（LED）組成的顯示器件。標準七段數碼管包含七個筆段（a、b、c、d、e、f、g）和一個小數點（dp），這些筆段排列成“8”字形，通過控制不同筆段的亮滅組合來顯示各種數字和字符。

根據內部LED燈珠連接方式的不同，數碼管主要分為兩種類型：共陽極數碼管和共陰極數碼管。

共陽極數碼管將所有LED的陽極（正極）連接在一起，通常接電源正極。當某個筆段的陰極（負極）接低電平時，該筆段點亮。

共陰極數碼管則是將所有LED的陰極（負極）連接在一起，通常接地。當某個筆段的陽極（正極）接高電平時，該筆段點亮。

數碼管顯示0-9的段碼編碼原理

共陰極數碼管段碼表

以下是共陰極數碼管顯示數字0-9的完整段碼表（十六進制表示）：

數字

段碼（十六進制）

亮滅的筆段組合

0

0x3F

a、b、c、d、e、f

1

0x06

b、c

2

0x5B

a、b、d、e、g

3

0x4F

a、b、c、d、g

4

0x66

f、g、b、c

5

0x6D

a、f、g、c、d

6

0x7D

a、f、g、c、d、e

7

0x07

a、b、c

8

0x7F

a、b、c、d、e、f、g

9

0x6F

a、b、c、d、f、g

段碼計算方法

段碼的計算基于筆段與二進制位的對應關系。假設筆段a～g及dp分別對應數據位的D0～D7，則要顯示數字“0”（需要點亮a、b、c、d、e、f段）時，對應的二進制數為00111111，轉換為十六進制即為0x3F。

對于共陽極數碼管，由于點亮邏輯相反（需要低電平點亮），其段碼可通過對共陰極段碼取反得到。

LED數碼管硬件連接與驅動方式

靜態顯示與動態顯示

LED數碼管靜態顯示是指每個數碼管的段選線都獨立連接至控制器的I/O端口。這種方式的優點是編程簡單，顯示穩定，但缺點是需要占用大量I/O資源，適合顯示位數較少的場合。

LED數碼管動態顯示（又稱動態掃描）則用于多位數碼管顯示。它將所有數碼管的段選線并聯在一起，通過位選線輪流控制各個數碼管的顯示。利用人眼的視覺暫留效應，當掃描頻率足夠高時（通常大于50Hz），觀察者會感覺多個數碼管在同時發光。

LED數碼管限流電阻的重要性

無論是共陽還是共陰極數碼管，都必須串聯適當?shù)南蘖麟娮?/strong>（通常為220-470Ω），以防止過電流損壞LED或控制器的I/O端口。電阻值的計算基于LED的正向電壓和正向電流參數。
