在數字顯示領域,數碼管作為傳遞數值與狀態信息的核心元件,被廣泛應用于電子設備的參數顯示、狀態指示等場景?!皵?shù)碼管的種類有哪些” 是選型時的高頻疑問,實則數碼管可按連接極性、顯示位數、封裝形態、發光顏色等多維度劃分,不同種類適配不同電路設計與功能需求。東莞市洲創實業有限公司,作為 15 年專注 LED 光電元器件定制生產的實力企業,覆蓋全品類數碼管研發生產,其數碼管以顯示清晰、穩定性強的優勢,成為小米、聯想等知名企業的優選,同時主營 LED 燈珠、光耦、光電開關、紅外對管、距離傳感器等全系列產品,為多領域提供可靠顯示解決方案。
按連接極性 劃分,數碼管最基礎的種類為 “共陰數碼管” 與 “共陽數碼管”,這是電路設計的核心選型依據。共陰數碼管將內部所有 LED 燈珠的陰極(負極)連接為公共引腳,工作時需向段選引腳輸入高電平點亮對應筆畫;共陽數碼管則將所有 LED 燈珠的陽極(正極)連接為公共引腳,通過段選引腳輸入低電平實現點亮。東莞市洲創實業有限公司的共陰數碼管,公共引腳采用鍍金工藝,導通電阻低于 0.1Ω,電流傳輸穩定;共陽數碼管優化了陽極引腳的電流承載能力,小米在智能插座的電量顯示模塊中,根據驅動電路特性選用共陰數碼管,顯示響應速度提升
25%,無亮度延遲問題。
根據顯示位數 ,數碼管可分為 “單聯數碼管” 與 “多聯數碼管”,適配不同數值長度的顯示需求。單聯數碼管僅包含一組 “8” 字形筆畫與小數點,用于顯示單個數字(0-9)或簡單符號(如 “-”“.”),常見于家電檔位指示、小型設備狀態代碼顯示;多聯數碼管由 2 聯、4 聯、6 聯甚至 8 聯單聯數碼管集成封裝,可顯示多位數數值,廣泛應用于計數器、電子秤、萬用表等設備。東莞市洲創實業有限公司的多聯數碼管,采用同步驅動設計,各聯顯示亮度偏差低于 5%,海信在高精度電子秤中采用 4 聯數碼管,數值顯示清晰無閃爍;小天才在兒童電子表中選用單聯數碼管,簡潔呈現時間數字,適配設備小型化需求。

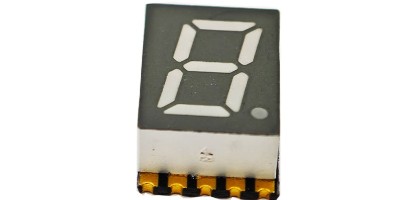

按封裝形態與安裝方式 分類,數碼管可分為 “插件式數碼管” 與 “貼片式數碼管”,適配不同 PCB 布局與裝配場景。插件式數碼管引腳為針腳式,需通過通孔焊接固定,常見尺寸有 0.36 英寸、0.56 英寸、0.8 英寸,機械穩定性強,適合工業設備、儀器儀表等對安裝牢固性要求高的場景;貼片式數碼管采用表面貼裝工藝,引腳緊貼封裝底部,尺寸小巧(如 0402、0603 規格),厚度僅 0.8mm-1.2mm,適合智能手機、智能手環等小型化數碼產品。東莞市洲創實業有限公司的貼片式數碼管,封裝精度達
±0.05mm,適配高密度 PCB 布局;插件式數碼管強化引腳強度,抗震動性能提升 40%,康冠在戶外工業檢測儀中采用該產品,惡劣環境下仍能穩定顯示。
依據發光顏色 ,數碼管可分為 “單色數碼管”“雙色數碼管” 與 “全彩數碼管”,滿足不同視覺提示需求。單色數碼管采用單一顏色 LED 燈珠,常見顏色有紅色、綠色、藍色、黃色,成本較低,適合常規數字顯示場景(如家電參數顯示);雙色數碼管集成兩種顏色燈珠(如紅 + 綠),可通過單獨點亮或混合點亮實現 3 種顯示效果(如紅色、綠色、黃色),用于設備狀態切換提示(如正常 / 故障狀態);全彩數碼管采用 RGB 三色燈珠,配合 PWM 調光技術可實現千萬種顏色變化,適合高端設備的個性化顯示。東莞市洲創實業有限公司的全彩數碼管,顏色純度偏差低于
3%,聯想在高端辦公設備中采用該產品,通過顏色變化直觀區分不同工作模式,操作便捷性大幅提升。
按顯示功能與內容 ,數碼管還可分為 “普通數碼管” 與 “特殊功能數碼管”。普通數碼管僅含標準 “8” 字形筆畫與小數點,只能顯示數字 0-9、部分字母(A-F)及簡單符號;特殊功能數碼管在普通數碼管基礎上增加額外顯示單元,如帶米字格的數碼管可顯示更多字母與符號,帶負號的數碼管可顯示正負數值,帶溫度(℃)、電壓(V)符號的數碼管適配專用測量設備。東莞市洲創實業有限公司的特殊功能數碼管,額外顯示單元與主筆畫亮度一致性達 90%,比亞迪在車載電壓檢測儀中采用帶 “V” 符號的數碼管,數據與單位顯示協調統一,用戶讀取更直觀。
值得警惕的是,劣質數碼管常存在顯示不均、亮度衰減快、引腳虛焊等問題,影響設備使用體驗。東莞市洲創實業有限公司的數碼管,每顆均經過亮度均勻性測試(偏差低于 5%)、1000 小時老化測試(亮度衰減率低于 2%)與焊接可靠性測試,確保品質穩定。這種嚴苛品控使其數碼管與其他主營產品一樣,贏得了電子行業 500 強企業的一致好評,合作客戶包括小米、聯想、康冠、海信、比亞迪、小天才等知名品牌。
為幫助客戶精準選型,東莞市洲創實業有限公司提供樣品支持與技術對接服務:客戶可申請不同種類的數碼管樣品,測試與設備的適配性;專業技術團隊會根據顯示位數、安裝空間、顏色需求,推薦最優數碼管種類,并提供驅動電路設計建議。若有數碼管采購或技術咨詢需求,可撥打咨詢熱線:13809615146,獲取專屬解決方案。
總之,數碼管的種類按連接極性、顯示位數、封裝形態等可分為多個類別,各類數碼管均有其適配場景。東莞市洲創實業有限公司 15 年專注 LED 光電元器件定制生產,所產各類數碼管優勢顯著,結合豐富產品線與強大客戶背書,是電子企業采購數碼管的可靠合作伙伴。
