在日常工作和生活中，LED數碼管作為常見的顯示器件，廣泛應用于各種儀器儀表、工業設備和家用電器、數碼3C中。但你是否曾遇到LED數碼管顯示數字不完整的情況？比如數字"8"顯示成了"0"，或者數字缺筆畫？作為十五年的數碼管生產廠家如東莞市洲創實業有限公司（專注LED燈珠、LED數碼管、光耦、光電開關、接近傳感器等LED光電元器件15年，提供數碼管全系列產品及定制服務），今天從技術角度解析這一常見問題。

 LED數碼管顯示不完整的五大現象

• 完全不顯示：LED數碼管整體不亮，無任何顯示

• 顯示部分段碼：LED數碼管數字的某些筆畫缺失（如顯示"7"時缺少中間一橫）

• 顯示部分位碼：多位數碼管中某些位完全不顯示

• 顯示閃爍：LED數碼管顯示不穩定，有明顯閃爍感

• 綜合現象：同時出現多種異常情況

 LED數碼管的工作原理簡介

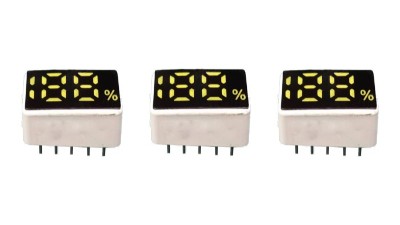

要理解故障原因，首先需要了解LED數碼管的基本工作原理。LED數碼管是由多個發光二極管封裝在一起組成"8"字型的器件。常見的LED數碼管七段數碼管包括7個筆畫段和1個小數點段，通過控制不同段的亮滅來顯示數字和字符。

LED數碼管分為共陰和共陽兩種類型：共陰數碼管是將所有LED燈珠的陰極連接在一起接地；共陽數碼管則是將所有LED燈珠的陽極連接在一起接正電源。這一基本區別決定了其驅動方式的不同，也是排查故障時首先需要確認的關鍵點。

 LED數碼管顯示不完整的常見原因及解決方案

1. 電源及硬件連接問題

完全不顯示通常與電源問題相關。首先檢查供電電壓是否正常（通常為5V），確認LED數碼管公共電極（共陰或共陽）是否正確連接。

解決方案：

• 檢查變壓器是否損壞，引線是否斷開或虛焊

• 測量三端穩壓器（如7805）是否有5V電壓輸出

• 確認限流電阻是否發生虛焊或損壞

• 檢查電路板導線是否通暢

2. LED數碼管類型判斷錯誤

編程前必須確認LED數碼管是共陰還是共陽類型，因為這兩種LED數碼管的驅動電平完全相反。

解決方案：

• 共陰數碼管：位選送低電平，段選送高電平

• 共陽數碼管：位選送高電平，段選送低電平

• 使用萬用表二極管檔位測量確認數碼管類型

3. 驅動方式設置不當

LED數碼管有靜態顯示和動態顯示兩種驅動方式。靜態顯示是每個LED數碼管的段碼都由獨立的I/O端口驅動，編程簡單但占用資源多。動態顯示則是將所有LED數碼管的段選線并聯，通過分時輪流控制各LED數碼管的位選線，利用視覺暫留效應形成穩定顯示。

動態顯示中的常見問題：

• 顯示閃爍：動態掃描速度過慢，應減少延時，加快掃描

• 鬼影現象（顯示數字缺筆畫或多筆畫）：掃描過快導致上一個字符的殘影顯示在當前字符上，應增加延時，減慢掃描

4. 元件老化或損壞

LED數碼管使用時間過長可能導致發光效率降低，出現亮度不足或不均勻現象。此外，LED數碼管本身損壞也會導致特定段無法點亮。

解決方案：

• 檢查LED數碼管內部是否損壞，如有需要則更換

• 檢查A/D轉換器是否工作正常

• 確認數碼管與驅動電路之間的連接是否正常

 實用排查流程總結

面對LED數碼管顯示不完整的問題，可以遵循以下排查流程：

1. 確認數碼管類型（共陰數碼管/共陽數碼管）和完好性

2. 檢查電源電路：測量關鍵點電壓是否符合要求

3. 檢查硬件連接：特別是公共端和限流電阻

4. 分析顯示方式：靜態顯示重點檢查各端口電平，動態顯示重點調整掃描頻率

5. 審查程序邏輯：特別是消影處理和掃描時序

6. 考慮元件替換：排除元件老化或損壞可能性

LED數碼管顯示不完整是嵌入式開發中的常見問題，但通過系統性的排查方法，大多數問題都能得到有效解決。關鍵在于理解LED數碼管的工作原理，區分共陰/共陽類型，并根據靜態/動態顯示方式的不同特點進行針對性調試。
