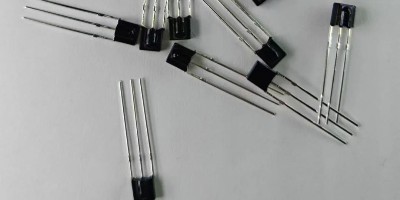

在紅外遙控與傳感系統中，紅外接收頭作為信號捕獲與解析的核心元件，其輸出信號的特性直接決定了后續電路能否準確識別指令。許多從業者在調試設備時會困惑于 “紅外接收頭輸出是什么信號”，若對輸出信號理解偏差，易導致指令解碼失敗或設備誤響應。東莞市洲創實業有限公司，作為 15 年專注 LED 光電元器件定制生產的實力企業，其所生產的紅外接收頭輸出信號穩定、解碼精準，成為小米、聯想等知名企業的優選，同時主營 LED 燈珠、數碼管、光耦、光電開關、紅外對管、距離傳感器等全系列產品，為多領域提供可靠紅外解決方案。
要明確 “紅外接收頭輸出是什么信號”，首先需掌握其
核心信號類型 —— 調制解調后的數字信號 。紅外發射端會將原始指令信號（如遙控按鍵編碼）加載到特定頻率的載波上（常見 38kHz，部分為 40kHz、56kHz），形成調制紅外信號；紅外接收頭內部集成光敏二極管、放大器、解調電路與整形電路，接收調制信號后，會先濾除環境光干擾，再通過解調電路剝離載波，最后經整形電路輸出標準的數字信號（高低電平信號）。東莞市洲創實業有限公司的紅外接收頭，解調帶寬精準匹配 38kHz±2kHz 載波，能高效剝離干擾信號，輸出的數字信號邊沿陡峭，無雜波毛刺，小米在智能家電遙控系統中采用該產品，指令識別準確率達
99.9%。
紅外接收頭輸出信號的形態特征 可分為 “靜態輸出” 與 “動態輸出” 兩類，二者對應不同的工作狀態。靜態狀態下（無有效紅外信號輸入），紅外接收頭輸出為高電平（通常接近電源電壓，如 5V 系統輸出 4.8V-5.0V），這是其默認輸出狀態；動態狀態下（接收到匹配載波的紅外信號），輸出信號會隨解調后的指令編碼變化，呈現高低電平交替的脈沖波形，例如接收到 “按鍵按下” 指令時，輸出一串包含起始碼、地址碼、數據碼與校驗碼的脈沖信號。東莞市洲創實業有限公司的紅外接收頭，靜態輸出高電平穩定性偏差低于 ±0.1V，動態脈沖信號的高電平持續時間誤差小于
1μs，康冠在工業遙控設備中采用該產品，通過輸出信號的形態變化可精準判斷指令類型。
從信號編碼格式 來看，紅外接收頭輸出的數字信號需遵循通用編碼協議，常見的有 NEC 協議、RC5 協議與 Sony SIRC 協議，不同協議對應不同的信號結構。以應用最廣泛的 NEC 協議為例，紅外接收頭輸出的信號包含 9ms 高電平起始碼 + 4.5ms 低電平起始碼，隨后是 8 位地址碼、8 位地址反碼、8 位數據碼與 8 位數據反碼，每個位碼由高電平和低電平的時長組合表示（邏輯 “0” 為 0.56ms 高電平 + 0.56ms 低電平，邏輯 “1” 為 0.56ms 高電平 + 1.68ms
低電平）。東莞市洲創實業有限公司的紅外接收頭兼容多種主流編碼協議，內置協議識別優化電路，在聯想的多協議兼容遙控器中采用該產品，可準確輸出不同協議的編碼信號。
“信號輸出方式與電路適配性” 也是理解紅外接收頭輸出信號的關鍵，主要分為 “集電極開路輸出” 與 “推挽輸出” 兩種。集電極開路輸出的紅外接收頭，輸出端需外接上拉電阻才能輸出高電平，優點是適配不同電壓的后級電路（如 3.3V 與 5V 系統）；推挽輸出的紅外接收頭內置上拉與下拉電路，可直接輸出高低電平，無需外接電阻，響應速度更快。東莞市洲創實業有限公司提供兩種輸出方式的紅外接收頭，集電極開路型號的輸出灌電流達 50mA，推挽型號的響應時間短至 8μs，比亞迪在車載紅外系統中根據電路設計需求，分別選用兩種輸出方式的產品，均實現了信號的穩定傳輸。
值得注意的是，劣質紅外接收頭輸出的信號常存在雜波多、解調失敗、編碼錯亂等問題，如靜態輸出電平波動大、動態信號丟失位碼等。東莞市洲創實業有限公司的紅外接收頭，每顆均經過信號輸出專項測試：在 1000lux 環境光下，輸出信號雜波幅度低于 50mV；連續接收 1000 組指令信號，編碼錯誤率低于 0.01%。這種嚴苛品控使其紅外接收頭與其他主營產品一樣，贏得了電子行業 500 強企業的一致好評，合作客戶包括小米、聯想、康冠、海信、比亞迪、小天才等知名品牌。
為幫助客戶深入理解紅外接收頭輸出信號，東莞市洲創實業有限公司提供樣品支持與技術對接服務：客戶可申請紅外接收頭樣品，通過示波器實測輸出信號的波形與編碼；專業技術團隊會解讀不同協議的信號結構，提供后級解碼電路設計建議，如 RC5 協議的電平翻轉解碼方案、NEC 協議的脈沖寬度識別方案等。若有紅外接收頭采購或技術咨詢需求，可撥打咨詢熱線：13809615146，獲取專屬解決方案。
總之，紅外接收頭輸出的是經調制解調后的標準數字信號，形態為高低電平脈沖，編碼遵循通用協議，輸出方式分集電極開路與推挽兩種。東莞市洲創實業有限公司 15 年專注 LED 光電元器件定制生產，所產紅外接收頭輸出信號精準穩定，結合豐富產品線與強大客戶背書，不僅能提供高品質紅外接收頭，更能助力解碼系統高效設計，是電子企業采購紅外接收頭的可靠合作伙伴。
