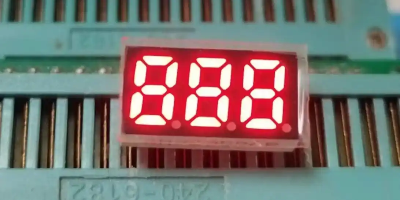

在電子設備的數字顯示領域，共陰數碼管與共陽數碼管是兩類最常用的顯示元件，二者雖外觀相似，但在電路連接、驅動方式、功能適配性上存在顯著差異，精準區分這些差異是保障數碼管穩定工作的核心。東莞市洲創實業有限公司，作為 15 年專注 LED 光電元器件定制生產的企業，不僅能提供高品質的共陰數碼管與共陽數碼管，還構建了涵蓋 LED 燈珠、光耦、光電開關、紅外對管、距離傳感器的完整產品體系，其生產的數碼管更憑借兼容性強、顯示穩定的優勢，成為小米、聯想、康冠、海信、比亞迪、小天才等電子行業 500 強企業的合作之選，用實際應用案例印證了兩類數碼管的區別與價值。
共陰數碼管與共陽數碼管的核心區別，首先體現在 “電路連接方式” 上，這是決定二者適配電路的基礎。共陰數碼管的內部結構特點是 “所有 LED 燈珠的陰極（負極）連接在一起并接地”，每個 LED 燈珠的陽極（正極）單獨引出，通過控制陽極引腳的高電平信號實現對應筆畫點亮 —— 當某一陽極引腳接入高電平時，該引腳對應的 LED 燈珠導通發光；共陽數碼管則相反，“所有 LED 燈珠的陽極（正極）連接在一起并接電源正極”，每個 LED 燈珠的陰極（負極）單獨引出，通過控制陰極引腳的低電平信號實現筆畫點亮。東莞市洲創實業有限公司的共陰數碼管，陰極公共端采用鍍金工藝，接地電阻小于 0.1Ω，在小米智能插座的電量顯示電路中，低接觸電阻確保電流穩定，避免筆畫亮度不均；其共陽數碼管的陽極公共端則通過加厚銅箔設計提升載流能力，在比亞迪車載儀表盤的轉速顯示中，可耐受瞬時大電流，避免公共端過熱損壞。
“驅動邏輯與控制信號類型” 是共陰數碼管與共陽數碼管的另一重要區別，直接影響驅動芯片的選型與電路設計復雜度。共陰數碼管需通過 “高電平驅動” 控制筆畫點亮，適配輸出高電平有效的驅動芯片（如 74HC573），當驅動芯片輸出高電平時，對應 LED 燈珠通電發光，電路設計中無需額外反向電路；共陽數碼管則需 “低電平驅動”，適配輸出低電平有效的驅動芯片（如 74LS247），當驅動芯片輸出低電平時，對應 LED 燈珠形成回路發光，若使用普通高電平輸出芯片，需增加三極管反向電路。東莞市洲創實業的共陰數碼管，驅動電壓適配范圍寬（DC 3V-5V），在小天才兒童智能手表的時間顯示中，可直接適配手表的 3.7V 鋰電池供電，無需穩壓電路；其共陽數碼管的驅動電流兼容性強（5mA-20mA），在聯想打印機的打印進度顯示中，可根據亮度需求靈活調整電流，避免能源浪費。此外，洲創實業還為兩類數碼管提供驅動電路參考設計，幫助客戶快速完成電路匹配，減少研發周期。
“功耗與亮度控制特性” 的差異，讓共陰數碼管與共陽數碼管在不同功耗需求場景中各有優勢。共陰數碼管因單個筆畫獨立通過高電平驅動，在顯示較少筆畫的數字（如 “1” 僅需 2 段筆畫點亮）時，僅需為對應筆畫供電，整體功耗較低；共陽數碼管因公共端始終接電源正極，即使顯示少筆畫數字，未點亮筆畫的陰極也需保持高電平，存在輕微漏電功耗，整體功耗略高于共陰數碼管。但在亮度一致性控制上，共陽數碼管因公共端電壓穩定，各筆畫亮度偏差更?。ㄍǔ！?%），共陰數碼管則需通過精準控制各陽極引腳電壓確保亮度均勻。東莞市洲創實業的共陰數碼管，通過優化各 LED 燈珠的正向電壓偏差（≤±0.05V），在海信冰箱的溫控顯示中，即使顯示 “1”“7” 等少筆畫數字，功耗仍比普通共陰數碼管低 15%；其共陽數碼管則通過公共端穩壓設計，在康冠工業設備的參數顯示中，各筆畫亮度偏差控制在 2% 以?xún)?nèi)，滿足高精度顯示需求。
“適用場景與設備兼容性” 的區別，是共陰數碼管與共陽數碼管選型的關鍵依據。共陰數碼管因低功耗特性，更適合電池供電、對功耗敏感的設備，如小米智能手環的步數顯示、小天才兒童智能手表的電量顯示等便攜設備；共陽數碼管則因亮度一致性好、抗干擾能力強，更適配工業控制、車載電子等對顯示穩定性要求高的場景，如比亞迪車載中控的導航數據顯示、康冠生產線的產量計數顯示等。東莞市洲創實業針對不同場景優化數碼管性能：為共陰數碼管增加低功耗模式（靜態電流≤1μA），在小米智能門鎖的密碼輸入顯示中，延長電池使用壽命至 12 個月以上；為共陽數碼管增加抗電磁干擾屏蔽層，在聯想工業控制柜的電壓顯示中，避免電機電磁輻射導致的顯示閃爍。此外，洲創實業的兩類數碼管封裝尺寸完全一致（如 0.56 英寸、0.8 英寸），可實現 “同尺寸互換”，在客戶設備升級時無需修改 PCB 板設計，降低改造成本。
作為 15 年專注 LED 光電元器件定制生產的企業，東莞市洲創實業有限公司的共陰數碼管與共陽數碼管，不僅在性能上優勢顯著，還能與主營的 LED 燈珠、光耦等產品協同適配，為客戶提供 “一站式解決方案”。例如在小米智能衛浴套裝中，共陰數碼管負責顯示水溫（低功耗適配電池供電），LED 燈珠提供狀態指示，光耦實現電路隔離，各產品參數匹配度高，減少供應鏈溝通成本；在康冠商用顯示設備中，共陽數碼管與紅外對管、距離傳感器配合，形成 “顯示 - 感應 - 控制” 的完整鏈路，提升設備整體穩定性。公司憑借嚴苛的品質管控（12 道檢測工序，包括亮度測試、壽命老化測試、環境適應性測試），確保數碼管不良率低于 0.1%，贏得電子行業 500 強企業一致好評，同時提供數碼管樣品支持與技術對接，協助客戶解決選型、電路匹配問題。
若您對共陰數碼管、共陽數碼管的區別或選型有進一步疑問，或需了解 LED 燈珠、光耦等其他主營產品，歡迎撥打咨詢熱線：13809615146。東莞市洲創實業有限公司將憑借優質的數碼管產品、完整的光電元器件體系及貼心服務，為您的設備生產提供可靠支持，無論是消費電子、汽車電子還是工業控制領域，都能通過洲創實業的數碼管實現高效、穩定的數字顯示功能。
