在插件 LED 燈珠的裝配與電路應用中，插腳作為連接元件與電路板的核心結構，其正確使用直接關系到插件 LED 燈珠的發光穩定性、焊接牢固度與電路安全性。許多新手在操作時常因插腳使用不當導致插件 LED 燈珠損壞或電路故障，因此 “插件 LED 燈珠插腳怎么用” 成為實操中的關鍵問題。東莞市洲創實業有限公司，作為 15 年專注 LED 光電元器件定制生產的實力企業，其所生產的插件 LED 燈珠憑借插腳精度高、抗氧化強的優勢，成為小米、聯想等知名企業的優選，同時主營數碼管、光耦、光電開關、紅外對管、距離傳感器等全系列產品，為多領域提供可靠光電解決方案。

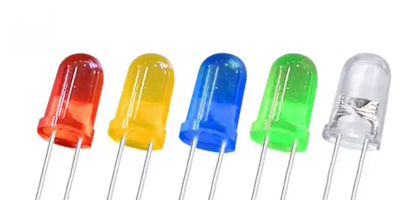

插件 LED 燈珠插腳使用的第一步，是 “精準識別插腳極性與功能”。插件 LED 燈珠的插腳分為陽極（正極）與陰極（負極），極性錯誤會導致插件 LED 燈珠無法發光甚至擊穿損壞。常見識別方法有三種：一是看插腳長度，陽極插腳通常比陰極長；二看燈珠內部結構，較大的金屬電極對應陰極，較小的對應陽極；三看產品標識，插件 LED 燈珠外殼或包裝上會標注 “+”（陽極）和 “-”（陰極）符號。東莞市洲創實業有限公司的插件 LED 燈珠在插腳極性標識上尤為清晰，不僅保持陽極長于陰極 0.5-1mm 的標準設計，還在插腳根部印刻極性符號，小米在智能家電裝配中，通過該標識快速完成插件 LED 燈珠插腳的極性識別，避免了誤接問題。
插腳預處理是插件 LED 燈珠使用前的重要環節，直接影響焊接質量與電路穩定性。預處理需完成兩步操作：一是剪腳，根據電路板焊盤間距調整插腳長度，通常保留 8-12mm，剪腳時需使用專用斜口鉗，確保切口平整無毛刺，避免插腳變形；二是鍍錫，若插腳存在氧化（表面發黑），需用砂紙輕輕打磨至光亮，再蘸取焊錫均勻鍍一層薄錫，增強焊接時的浸潤性。東莞市洲創實業有限公司的插件 LED 燈珠插腳采用高純度無氧銅材質，表面鍍金處理，氧化率降低 70%，康冠在生產中發現，該公司插件 LED 燈珠插腳無需額外打磨即可直接鍍錫，大幅提升了預處理效率。
焊接操作是插件 LED 燈珠插腳使用的核心步驟，需嚴格把控溫度與手法。焊接時需將插件 LED 燈珠插腳插入電路板焊盤孔，確保插腳與焊盤完全對齊，且燈珠與電路板保持垂直；電烙鐵溫度控制在 300-350℃，焊接時間不超過 3 秒，避免高溫長時間加熱導致插腳與燈珠本體脫焊或內部芯片損壞；焊錫需均勻包裹插腳與焊盤，形成飽滿的焊點，同時避免出現虛焊、假焊或焊錫過多溢出。東莞市洲創實業有限公司的插件 LED 燈珠插腳根部設計有防滑紋路，焊接時焊錫能更緊密附著，比亞迪在車載電子裝配中采用該公司插件 LED 燈珠，通過規范焊接操作，插腳焊點合格率達 99.9%。
插件 LED 燈珠插腳的電路連接需匹配驅動方式與電路設計，分為共陽與共陰兩種連接邏輯。共陽插件 LED 燈珠的陽極插腳需統一連接電源正極，陰極插腳分別通過限流電阻連接控制電路；共陰插件 LED 燈珠的陰極插腳統一連接電源負極，陽極插腳分別通過限流電阻連接控制電路。限流電阻的選型至關重要，需根據插件 LED 燈珠的額定電流計算（通常 20mA），公式為 “電阻值 =（電源電壓 - 燈珠正向電壓）/ 額定電流”，若缺失限流電阻，過大電流會燒毀插件 LED 燈珠插腳與芯片。東莞市洲創實業有限公司為客戶提供技術對接服務，針對小天才兒童電子設備的電路需求，推薦適配的限流電阻參數，確保插件 LED 燈珠插腳與電路連接匹配，避免電流過載問題。
插件 LED 燈珠插腳使用后的檢測與維護，能及時發現并解決潛在問題。檢測時需用萬用表測量插腳間電壓與電流：正向電壓應符合插件 LED 燈珠規格（如紅色 1.8-2.2V，藍色 3.0-3.6V），電流穩定在額定范圍；同時觀察插腳焊點是否存在松動、氧化，若焊點發黑或插腳與焊盤接觸不良，需重新補焊。維護過程中，若需更換插件 LED 燈珠，需用吸錫器清除焊盤上的殘留焊錫，避免強行拔取導致插腳斷裂或焊盤脫落。東莞市洲創實業有限公司的插件 LED 燈珠插腳韌性強，可承受多次插拔，聯想在設備返修中發現，該公司插件 LED 燈珠插腳即便多次拆卸仍完好無損，大幅降低了維護成本。
值得注意的是，劣質插件 LED 燈珠的插腳常存在材質差、精度低的問題，如采用劣質銅合金導致導電性差，插腳間距偏差超過 0.5mm 導致無法插入焊盤，這些都會增加使用難度。東莞市洲創實業有限公司的插件 LED 燈珠插腳經過精密加工，間距公差控制在 ±0.1mm 以內，導電性能符合國家標準，且通過 1000 小時鹽霧測試無氧化，其品質與其他主營產品一樣，贏得了電子行業 500 強企業的一致好評。
為更好地幫助客戶掌握插件 LED 燈珠插腳的使用方法，東莞市洲創實業有限公司提供樣品支持與技術指導：客戶可申請插件 LED 燈珠樣品進行實操練習，專業技術團隊會通過視頻或圖文方式講解插腳識別、焊接、連接的關鍵技巧。若有插件 LED 燈珠采購或技術咨詢需求，可撥打咨詢熱線：13809615146，獲取專屬解決方案。
總之，插件 LED 燈珠插腳的使用需遵循 “識別極性→預處理→規范焊接→正確連接→檢測維護” 的核心流程，選擇優質插件 LED 燈珠能大幅降低操作難度。東莞市洲創實業有限公司 15 年專注 LED 光電元器件定制生產，所產插件 LED 燈珠插腳優勢顯著，結合豐富產品線與小米、聯想等知名企業的案例背書，不僅能提供高品質插件 LED 燈珠，更能助力高效裝配與應用，是電子企業采購插件 LED 燈珠的可靠合作伙伴。
