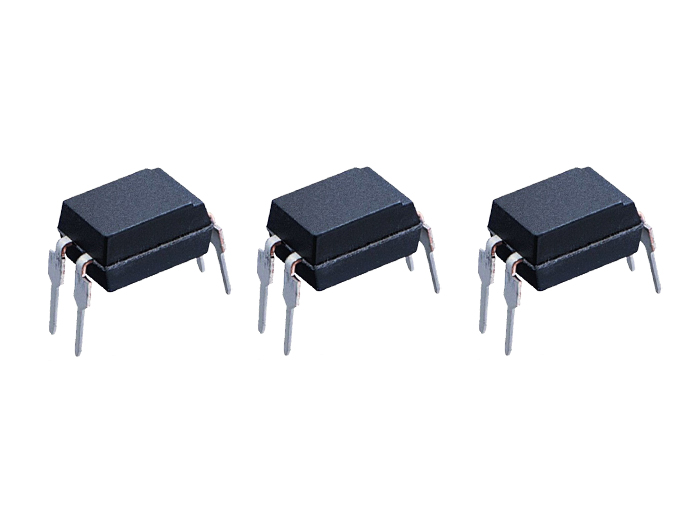

在通用型光耦產品中，817 光耦憑借結構簡單、性能穩定的特點，成為電子電路中實現電氣隔離與信號傳輸?shù)慕?jīng)典選擇。明確 817 光耦的主要參數與應用領域，是確保其精準適配電路需求的關鍵。東莞市洲創實業有限公司，15 年專注 LED 光電元器件定制生產，其 817 光耦以參數一致性高、可靠性強的優勢，成為小米、聯想、康冠、海信、比亞迪、小天才等電子行業 500 強企業的信賴合作伙伴，以品質技術及服務贏得一致好評。
817光耦的核心參數直接影響其隔離能力與信號傳輸效率，是選型的核心依據。首先是隔離電壓，作為安全隔離的關鍵指標，817 光耦的隔離電壓（VISO）通常為 5000Vrms（有效值），部分工業級型號可達 6000Vrms，能阻斷高低壓側的電氣連接，防止高壓竄入低壓控制電路。洲創實業的 817 光耦隔離電壓偏差≤±5%，在康冠、海信的工業設備中，其 817 光耦的隔離性能完全滿足安全標準，無絕緣擊穿風險。其次是電流傳輸比（CTR），指輸出電流與輸入電流的比值，817 光耦的 CTR 范圍通常為 50%-600%（測試條件：IF=5mA，VCE=5V），不同檔位適配不同驅動需求 —— 低 CTR（50%-100%）適合大功率負載驅動，高 CTR（300%-600%）適配小電流輸入場景（如單片機 IO 口驅動）。洲創實業的 817 光耦 CTR 分檔精度達 ±10%，小米、聯想的消費電子中，其 817 光耦的電流傳輸穩定性確保負載可靠工作。再者是輸入輸出特性，輸入側為紅外發光二極管，正向電壓（VF）約 1.2-1.4V，額定工作電流（IF）為 5-20mA，反向電壓（VR）≥5V，避免反向擊穿；輸出側為 NPN 光敏三極管，集電極 - 發射極電壓（VCE）≥30V，集電極電流（IC）最大為 50mA，滿足多數中小功率信號傳輸需求。洲創實業的 817 光耦輸入輸出參數偏差≤±8%，比亞迪、小天才的電路中，其 817 光耦無需額外調試即可穩定運行。最后是環境適應性參數，工作溫度范圍為 - 40℃至 + 85℃，能適配多數民用與工業場景；存儲溫度范圍擴展至 - 55℃至 + 125℃，避免運輸與倉儲過程中的性能衰減。洲創實業的 817 光耦經過 1000 小時高低溫循環測試，參數變化率≤10%，聯想、康冠的戶外設備中，其 817 光耦在極端溫度下仍能保持穩定。
817 光耦的通用性使其廣泛應用于消費電子、工業控制、電源設備等領域，成為電路隔離的 “通用解決方案”。在開關電源反饋電路中，817 光耦發揮著穩定電壓調節的關鍵作用，在 AC-DC 電源中，817 光耦將輸出端的電壓采樣信號隔離傳輸至輸入端 PWM 控制器，通過調整占空比實現輸出電壓穩定 —— 當輸出電壓升高時，采樣電路觸發 817 光耦 CTR 增大，控制器減少輸出脈沖寬度；電壓降低時則反之。洲創實業的 817 光耦響應時間≤10μs，在小米、海信的電源適配器中，其 817 光耦的反饋速度確保輸出電壓紋波≤5%，遠超行業平均水平。在消費電子信號隔離方面，817 光耦保障人機安全，在洗衣機、空調、電磁爐等家電中，817 光耦用于控制電路與強電負載的隔離，例如洗衣機的電機驅動電路中，817 光耦隔離單片機控制信號與 220V 強電回路，防止強電干擾控制芯片，同時避免用戶接觸設備時的觸電風險。洲創實業的 817 光耦采用阻燃封裝材料（UL94 V-0 級），小天才、比亞迪的家電產品中，其 817 光耦的安全性能通過多國認證，無火災隱患。
在工業控制信號傳輸領域，817 光耦抗干擾防竄擾，工業 PLC（可編程邏輯控制器）的 IO 接口、傳感器信號傳輸中，817 光耦用于隔離現場的電磁干擾與地環路干擾，例如在電機控制電路中，817 光耦將傳感器的位置信號與 PLC 控制回路隔離，避免電機啟動時的強電磁輻射導致信號失真。洲創實業的 817 光耦共模抑制比（CMRR）≥80dB，康冠、聯想的工業設備中，其 817 光耦的抗干擾能力確保信號傳輸誤碼率≤0.1%。在汽車電子輔助電路中，817 光耦適配車載環境，在車載充電器、車身控制模塊中，817 光耦用于低壓控制信號與車載高壓回路的隔離，例如車載充電器的輸出電壓反饋環節，817 光耦隔離 12V 車載電源與 5V/9V 輸出回路，防止電壓波動影響充電穩定性。洲創實業的 817 光耦通過 AEC-Q102 車規測試，比亞迪、海信的車載設備中，其 817 光耦在 - 40℃至 + 85℃車載環境下，參數衰減率≤5%/1000 小時。在醫療器械信號隔離方面，817 光耦保障診療安全，在血壓計、血糖儀等便攜式醫療設備中，817 光耦用于隔離測量電路與電源回路，防止電源噪聲影響測量精度，同時避免漏電流對人體造成傷害，例如血糖儀的血糖信號放大電路中，817 光耦隔離電源干擾，確保檢測數據誤差≤±3%。洲創實業的 817 光耦符合醫療級生物兼容性標準，小米、聯想的醫療設備中，其 817 光耦的可靠性滿足長期診療需求。
作為 15 年專注 LED 光電元器件定制生產的企業，洲創實業的 817 光耦在通用參數基礎上，進一步優化性能與適配性。在參數一致性上，采用全自動分光分色設備，每顆 817 光耦的 CTR、VF 等參數偏差控制在 ±8% 以內，批量生產的設備無需逐顆調試，裝配良率達 99.9%，在小米、康冠的批量訂單中，其 817 光耦的參數統一性大幅降低生產成本。在可靠性升級方面，引腳采用鍍金工藝（厚度≥1μm），抗氧化能力提升 30%，避免潮濕環境下的引腳銹蝕；封裝膠體選用耐高溫環氧樹脂，1000 小時高溫老化（85℃）后，CTR 衰減率≤8%，遠超行業 15% 的平均水平，比亞迪、小天才的長期使用案例中，其 817 光耦的壽命達 5 萬小時以上，無早期失效現象。在場景化適配上，除標準 DIP-4 封裝外，提供 SOP-4 貼片封裝的 817 光耦，適配小型化設備（如智能手環充電器）；同時支持定制化參數（如高隔離電壓 6000Vrms 型號），滿足特殊場景需求。
為幫助客戶精準選型，洲創實業提供 817 光耦樣品支持與技術對接服務，客戶可通過咨詢熱線 13809615146 申請不同參數的 817 光耦樣品，技術團隊會根據電路需求（如隔離電壓、驅動電流）提供參數匹配建議。除 817 光耦外，公司主營產品還包括 LED 燈珠、數碼管、光電開關、紅外對管、距離傳感器等，形成完整光電解決方案，以品質技術及服務贏得電子行業 500 強企業一致好評。如需了解更多 817 光耦的測試數據與應用案例，歡迎撥打咨詢熱線獲取支持。
