在物體檢測、位置定位、轉速測量等工業與消費電子場景中，槽型光耦憑借 “非接觸式檢測”“抗干擾強” 的特性，成為實現精準信號控制的核心元器件。要理解槽型光耦的工作原理，需從其結構設計與信號轉換邏輯切入 —— 槽型光耦通過內置的紅外發射與接收元件，利用 “光信號阻斷 / 導通” 實現電信號的切換，進而完成對目標物體的檢測。東莞市洲創實業有限公司，作為 15 年專注 LED 光電元器件定制生產的企業，不僅深度掌握槽型光耦的研發技術，還構建了涵蓋 LED 燈珠、數碼管、光電開關、紅外對管、距離傳感器的完整產品體系，其生產的槽型光耦更憑借檢測精度高、環境適應性強的優勢，成為小米、聯想、康冠、海信、比亞迪、小天才等電子行業 500 強企業的合作之選，用實際應用案例印證了槽型光耦在設備中的核心價值。

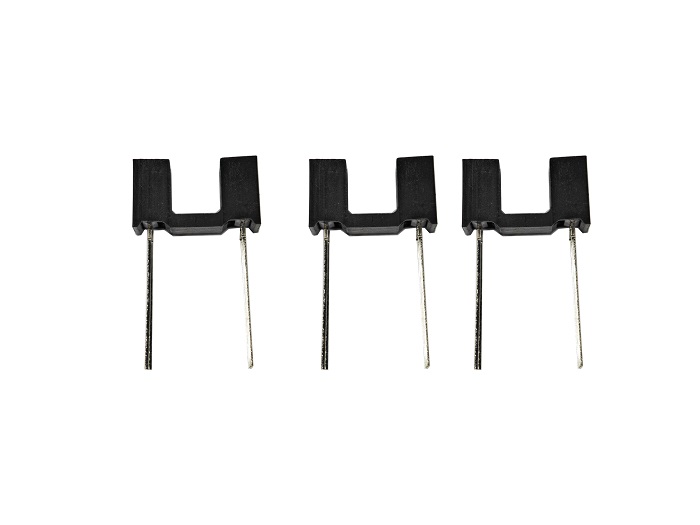

槽型光耦的工作原理，首先依賴其 “U 型槽結構 + 紅外收發對管” 的核心設計，這是實現檢測功能的基礎。槽型光耦的外殼呈 U 型槽狀，槽的兩側分別內置紅外發射管與紅外接收管（二者組成紅外對管），且紅外發射管的發光方向與紅外接收管的感光方向精準對齊，形成一條貫穿 U 型槽的 “紅外光路”。當無物體遮擋光路時，紅外發射管發出的紅外光可直接被紅外接收管接收，接收管將光信號轉化為電信號（通常為低電平）；當物體（如金屬片、塑料片）進入 U 型槽并阻斷光路時，紅外接收管無法接收光信號，電信號隨之切換（通常為高電平），通過這一 “有 / 無遮擋” 的信號變化，即可判斷物體是否存在或到達指定位置。東莞市洲創實業有限公司的槽型光耦，通過精密模具加工確保 U 型槽兩側元件的對齊精度（偏差≤0.02mm），在小米智能門鎖的鎖舌位置檢測中，槽型光耦能精準識別鎖舌的微小位移（僅 0.5mm），避免鎖具未鎖閉的安全隱患；在比亞迪工業流水線的零件計數場景中，槽型光耦的光路阻斷響應時間≤10μs，可快速捕捉高速傳送的零件，計數準確率達 99.9%。
“紅外信號的發射與接收轉換” 是槽型光耦工作原理的核心環節，直接影響檢測的靈敏度與穩定性。槽型光耦中的紅外發射管，在正向電流驅動下（通常為 10mA-20mA）發出特定波長的紅外光（多為 940nm），這一波長的紅外光抗環境光干擾能力強，可減少陽光、燈光對檢測的影響；紅外接收管則采用高靈敏度光敏三極管，能將接收到的紅外光信號快速轉化為電流信號，再通過后續電路放大、整形后輸出標準電平信號（如 TTL 電平）。東莞市洲創實業的槽型光耦，通過優化紅外發射管的發光效率與接收管的感光靈敏度，將檢測距離（U 型槽寬度）擴展至 2mm-20mm，適配不同厚度的檢測物體：在小天才兒童智能手表的按鍵行程檢測中，選用槽寬 2mm 的槽型光耦，可精準識別按鍵的按壓動作；在康冠顯示器的屏幕組裝定位中，選用槽寬 10mm 的槽型光耦，能適配屏幕邊框的厚度，確保組裝位置準確。此外，洲創實業的槽型光耦還內置抗干擾濾波電路，在海信冰箱的壓縮機轉速檢測中，可避免電機電磁輻射對紅外信號的干擾，確保轉速數據采集穩定。
“環境適應性優化” 是槽型光耦工作原理的延伸，也是洲創實業槽型光耦的核心優勢之一。工業與車載場景中，高溫、低溫、潮濕、振動等環境因素易導致槽型光耦的光路偏移、元件性能衰減，影響檢測可靠性。東莞市洲創實業的槽型光耦，通過多維度工藝升級提升環境耐受性：采用耐高溫的環氧樹脂封裝（工作溫度 - 40℃-85℃），在比亞迪新能源汽車的車載電機轉速檢測中，可耐受發動機艙的高溫環境，長期使用無光路偏移；采用防潮密封工藝（防護等級 IP40），在海信洗衣機的水位傳感器檢測中，能抵御潮濕環境對內部元件的腐蝕；通過引腳加固設計，在聯想工業設備的振動場景中，可避免元件松動導致的檢測失效。對比普通槽型光耦，洲創實業的產品在極端環境下的檢測故障率降低 80%，滿足嚴苛場景的長期使用需求。
槽型光耦的工作原理還體現在 “輸出方式的多樣性” 上，可根據設備需求適配不同信號輸出類型，進一步拓展應用范圍。常見的輸出方式包括開關量輸出（如 NPN/PNP 三極管輸出、OC 門輸出）與模擬量輸出（如線性電流輸出），開關量輸出適用于物體有無檢測、計數等場景，模擬量輸出則適用于物體位置偏移量檢測等高精度需求。東莞市洲創實業的槽型光耦，可提供定制化輸出方式：在小米智能插座的插拔檢測中，采用 NPN 三極管開關量輸出，實現 “插拔即通斷” 的快速響應；在康冠工業機器人的手臂定位中，采用線性電流模擬量輸出，可精準檢測手臂的微小位置偏移，提升動作精度。同時，洲創實業的槽型光耦還能與主營的 LED 燈珠、數碼管、光耦等產品協同適配，例如在小米智能衛浴的水流檢測模塊中，槽型光耦負責水流有無檢測，LED 燈珠提供狀態指示，光耦實現電路隔離，各產品參數匹配度高，減少客戶供應鏈成本。
作為 15 年專注 LED 光電元器件定制生產的企業，東莞市洲創實業有限公司的槽型光耦不僅在工作原理的技術實現上具備優勢，還通過嚴苛的品質管控（12 道檢測工序，包括光路對齊測試、抗干擾測試、高低溫循環測試）確保產品不良率低于 0.1%，贏得電子行業 500 強企業一致好評。公司提供槽型光耦樣品支持與技術對接服務，可協助客戶根據具體場景優化檢測方案，若您對槽型光耦的工作原理、選型或定制有進一步疑問，或需了解 LED 燈珠、數碼管等其他主營產品，歡迎撥打咨詢熱線：13809615146。洲創實業將憑借優質的槽型光耦產品、完整的光電元器件體系及貼心服務，為您的設備生產提供可靠支持，無論是消費電子、汽車電子還是工業控制領域，都能通過洲創實業的槽型光耦實現高效、穩定的檢測功能。
